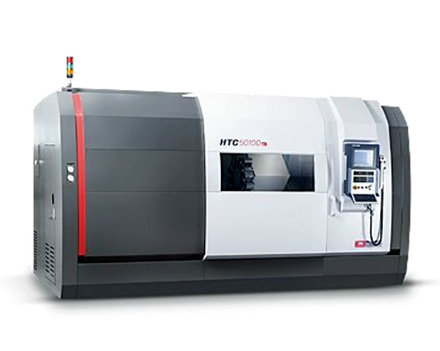

| HTC16係列 | HTC25係列 | HTC32係列 | HTC45係列 | HTC63係列 | HTC80係列 | ||
| 床身回轉直徑 | mm | 400 | 460 | 460 | 520 | 730/2000,3000 | 1000 |
| 760/1000,1500 | |||||||
| 車削直徑 | mm | 160 | 250 | 320 | 450 | 630 | 800 |
| 滑板上回轉直徑 | mm | 160 | 200 | 260 | 320 | 550 | 800 |
| 車削長度 | mm | 350 | 460 | 550/970 | 540/960/1500 | 1000/1500 | 1500/2000/3000 |
| 2000/3000 | |||||||
| 主軸轉速級數 | 無 級 | 無 級 | 無 級 | 無 級 | 無 級 | 兩檔無級 | |
| 主軸轉速範圍 | |||||||
| 主伺服 | r/min | 高速床頭: | 45-4000(中實) | 35-4000 | 30-3000 | 20-1800 | 10-1200 |
| 60-5000 | (A2-6) | (A2-6) | 帶減速箱 | ||||
| 高剛性床頭: | 45-4500(中實) | 31.5-3150 | 20-2000 | ||||
| 40-4000 | (A2-6) | (A2-8) | |||||
| 45-3500 | |||||||
| (A2-8) | |||||||
| 變頻電機 | r/min | 200-4000 | 200-3000 | 200-2600 | |||
| 主電機功率 30分/額定 | |||||||
| SMTCL NC-100 | kW | 7.5/5.5 | 44515 | ||||
| FANUC 0i-Mate | kW | 11/7.5 | 44515 | (變頻)15 | |||
| FANUC 0i-TC | kW | 7.5/5.5 | 44515 | 44515 | 18.5/15 | 30/22 | 37/30 |
| 26/22 | |||||||
| 帶減速箱 | |||||||
| SIMENS 802D | kW | 16.5/12 | 21.5/16 | 41/30 | 51/37 | ||
| SIMENS 810D | kW | 44515 | 21.5/16 | 41/30 | 51/37 | ||
| 主軸端部形式及代號 | A2-5 | A2-6或A2-8 | A2-6 | A2-8 | A2-11 | A2-11 | |
| A2-8 | |||||||
| 主軸孔徑 | mm | 43mm | 70 62 | 62 | 80 | 104 | 130 |
| 80 | |||||||
| 液壓卡盤 | 6" | 8" | 8" | 10" | 12" | φ400 | |
| 10" | |||||||
| 刀架形式 | 臥式8工位 | 臥式8工位 | 臥式8工位 | 臥式12工位 | 臥式12工位 | 臥式8工位 | |
| 刀具尺寸 | |||||||
| 外圓 | □20×20 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 | |
| 內孔 | φ25/φ20 | φ40/φ32/φ20 | φ40/φ32/φ25 | φ40/φ32/φ25 | φ50/φ40/ | φ60/φ50/ | |
| φ32/φ25 | φ40/φ32 | ||||||
| 刀架轉位時間1位/180° | s | 0.29/ | 0.29/ | 0.41/0.92 | 0.39/1.4 s | 1.0/1.5 | 1.1-1.5 |
| 刀架轉位重複定位精度 | ±2" | ±2" | ±2" | ±2" | ±1.6" | ±1.6" | |
| 快移速度X/Z | |||||||
| 滾動導軌 | m/min | 44550 | 18/20 | 44548 | 44548 | ||
| 滑動導軌 | m/min | 44545 | 44542 | 44481 | 44484 | 44479 | |
| X軸行程 | mm | 110 | 150 | 208 | 275 | 340 | 420 |
| Z軸行程 | mm | 380 | 520 | 600/1020 | 600/1020/1580 | 1050/1550 | 1550/2100/3100 |
| 2050/3050 | |||||||
| 尾座套筒直徑/行程 | mm | 60/80 | 80/100 | 100/130 | 100/130 | 150/150 | 180/150 |
| 尾座套筒錐孔 | mm | MT4 | MT4 | MT4 | MT4 | MT5 | MT6 |
| 工件精度 | IT6 | IT6 | IT6 | IT6 | IT6 | IT6 | |
| 工件表麵粗造度 | μm | Ra0.8 | Ra0.8 | Ra1.25 | Ra1.25 | Ra1.6 | Ra1.6 |
| 承重/盤類/軸類 | kg | 75/300 | 120/700 | 250/1000 | 250/1000 | 500/1500 | 700/3000 |
| (A2-8) | (A2-8) | ||||||
| 180/700 | 180/700 | ||||||
| (A2-6) | (A2-6) | ||||||
| 機床重量 | kg | 3000 | 4300 | 5500 6000 | 5500/6400/ | 9500/10000 | 16500/17000/ |
| 6900 | 13000/12000 | 18000 |
