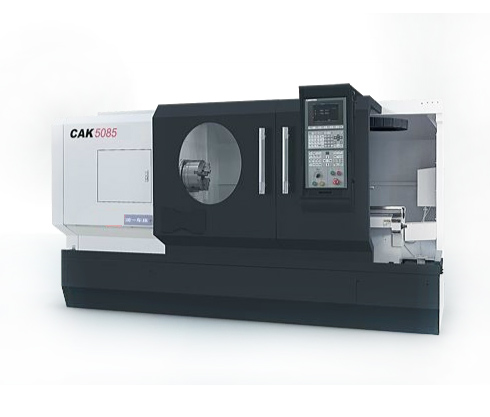

CAK經濟型臥式數控車床概述：
CAK係列數控車床是一種經濟、實用的萬能型加工機床，產品結構成熟，性能質量穩定可靠，廣泛地應用於汽車，石油軍工等多種行業的機械加工。
加工工件展示：
CAK經濟型臥式數控車床參數：
| CAK50j 係列 | CAK50i 係列 | CAK61j 係列 | CAK61i 係列 | CAK63 係列 | CAK80 係列 | ||
| 床身回轉直徑 | mm | 500 | 500 | 610 | 610 | 630 | 800 |
| 導軌跨度 | mm | 400 | 400 | 400 | 400 | 550 | 600 |
| 工件長度 | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 750 1500 3000 | 1500 3000 5000 |
| 車削長度 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 1350 2850 | 1350 2850 4850 |
| 車削直徑 | |||||||
| 立式刀架 | mm | 500(立四) 360(立六) | 500(立四) 360(立六) | 610(立四) 480(立六) | 610(立四) 480(立六) | 630 | 800 |
| 滑板上回轉直徑 | |||||||
| 立式刀架 | mm | 300 | 300 | 370 | 370 | 350 | 480 |
| 車削直徑 | |||||||
| 臥式刀架 | mm | 400 | 400 | 500 | 500 | 500(臥六) 400(臥八) | 600(臥六) |
| 滑板上回轉直徑 | |||||||
| 臥式刀架 | mm | 280 | 280 | 350 | 350 | 350(臥六) 310(臥八) | 480(臥六) |
| 主軸端部型式及代號 | mm | A8 | A8 | A8 | A8 | D11 | D11 |
| 卡盤 | |||||||
| 手動 | ● φ250 | ● φ250 | ● φ250 | ● φ250 | ● φ315 | ● φ315 | |
| 氣動 | ★ φ250 | ★ φ250 | ★ φ250 | ★ φ250 | / / | / / | |
| 液壓 | ★ φ250 | ★ φ250 | ★ φ250 | ★ φ250 | ★ φ304 | ★ φ304或381 | |
| 主軸前端錐孔錐度 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | |
| 主軸孔徑 | mm | 70mm | 70mm | 70mm | 70mm | 104mm | 104mm |
| 主軸轉速級數 | |||||||
| 雙速電機 | ● 12級 n | / / | ● 12級 n | / / | / | / | |
| 變頻電機 | ★ 自動三檔無級 | ● 自動三檔無級 | ★ 自動三檔無級 | ● 自動三檔無級 | 自動四檔無級 | 自動四檔無級 | |
| 主軸轉速範圍 | |||||||
| 雙速電機 | r/min | ● 40-1800 | / / | ● 40-1800 | / / | / | / |
| 變頻電機 | r/min | ★ 22-220 71-710 215-2200 | ● 22-220 71-710 215-2200 | ★ 22-220 71-710 215-2200 | ● 22-220 71-710 215-2200 | 17-128 38-278 75-750 170-1000 | 17-100 38-222 76-445 180-1000 |
| 主電機功率 | |||||||
| 雙速電機 | kW | ● 6.5/8 | / / | ● 6.5/8 | / / | / | / |
| 變頻電機 | kW | ★ 7.5 | ● 7.5 | ★ 7.5 | ● 7.5 | 11 | 15 |
| 中心高 | |||||||
| 距床身 | mm | 250 | 250 | 305 | 305 | 315 | 400 |
| 距地麵 | mm | 1130 | 1130 | 1185 | 1185 | 1110 | 1130 |
| 快移速度X/Z | mm/min | 5/10 (1900mm時 Z為6) | 5/10 (1900mm時 Z為6) | 5/10 (1900mm時 Z為6) | 5/10 (1900mm時 Z為6) | 4/8 | 4/8 |
| 刀架轉位時間(一工位) | s | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) | 2.4(立四) 2.2(立六) 1.6(臥六) | 3.9(立四) 3.6(立六) 1.7(臥六) 1.6(臥八) | 3.9(立四) 3.6(立六) 1.7(臥六) 1.6(臥八) |
| 刀架轉位重複定位精度 | mm | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" |
| X軸行程 | mm | 250 | 250 | 305 | 305 | 320 | 420 |
| Z軸行程 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 1350 2820 | 1350 2850 4850 |
| 工件精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| 工件表麵粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾台套筒直徑/行程 | mm | 75/150 | 75/150 | 75/150 | 75/150 | 100/250 | 100/250 |
| 尾座錐孔錐度 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | |
| 刀架形式 | |||||||
| 立式四工位 | ● | ● | ● | ● | ● | ● | |
| 立式六工位 | ★ | ★ | ★ | ★ | ★(不配尾座) | ★(不配尾座) | |
| 臥式六工位 | ★ | ★ | ★ | ★ | ★ | ★ | |
| 臥式八工位 | ★ | ||||||
| 刀杆尺寸 | |||||||
| 外圓 | mm | □25×25 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 |
| 內孔 | mm | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32 | φ32 |
| 承重 | |||||||
| 軸類件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1500 2000 2500 | 2000 2500 3000 |
| 盤類件 | kg | 600 | 600 | 600 | 600 | 1000 | 1200 |
| 機床重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 | 2200 2500 2700 3000 | 2200 2500 2700 3000 | 3750 4000 5000 | 5500 6500 8000 |
