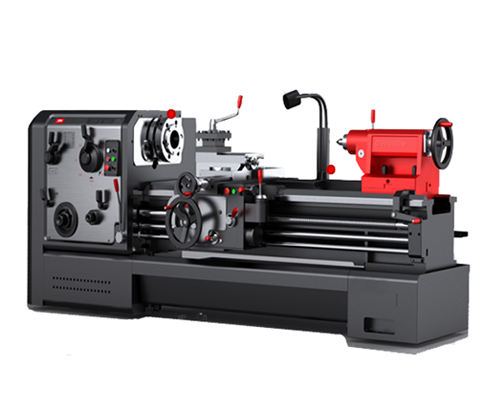

CW係列車床特點：
1、床身采用大寬度側壁雙筋板、內筋板采用箱形和斜筋組合結構，整體剛度比單壁門形筋結構提高三分之一。
2、操縱集中，溜板設有快移機構，用單手柄形象化操縱；主軸正反轉轉換及刹車采用液壓控製。
3、車床結構剛度與傳動剛度均較高，精度穩定，並能進行強力切削。
4、床身道軌下滑麵采用TSF耐磨鑲層結構，運動輕便靈活，壽命長；潤滑係統為箱外循環，提高了加工精度。
5、主軸孔為104mm、尾座裝有刻度盤和刻線，使用直觀；機床外形整體美觀，易於擦拭和維護。
CW係列車床參數：
| 項目 | 單位 | CW6163B/C | CW6180Q | CW6180B/C | CW61100Q | CW61110B/C |
| CW6263B/C | CW6280Q | CW6280B/C | CW62100Q | CW62110B/C | ||
| 床身上回轉直徑 | mm | 630 | 800 | 800 | 1000 | 1100 |
| 刀架上回轉直徑 | mm | 350 | 520 | 480 | 680 | 800 |
| 工件長度 | mm | 750,1500,2000, | 750,1500,2000, | 1500,3000, | 1500,3000, | 1500,3000, |
| 3000-15000 | 3000-15000 | 4000,5000-15000 | 4000,5000-15000 | 4000,5000-15000 | ||
| CW(93/80Q) | CW(93/80Q) | |||||
| 係列無750規格 | 係列無750規格 | |||||
| 馬鞍槽內回轉直徑/有效寬度 | mm | 800/300 | 970/300 | 1100/310 | 1200/310 | 1300/310 |
| 主軸通孔直徑和軸頭型式 | mm | φ104；D11(B係列） φ130；D11(C係列） | φ104；D11(B係列） φ130；D11(C係列） | φ104；D11(B係列） φ130；D11(C係列） | φ104；D11(B係列） φ130；D11(C係列） | φ104；D11(B係列） φ130；D11(C係列） |
| 主軸通孔前端錐體和頂尖錐度 | mm | φ120(B係列） φ140(C係列）莫氏5號 | φ120(B係列） φ140(C係列）莫氏5號 | φ120(B係列） φ140(C係列）莫氏5號 | φ120(B係列） φ140(C係列）莫氏5號 | φ120(B係列） φ140(C係列）莫氏5號 |
| 主軸轉速級數和範圍 | r/min | 18種7.5-1000(B係列） | 18種6-800 | 18種5.4-720 | 18種5.4-720 | 18種4.8-640 |
| 18種8.5-800(C係列） | (B係列） | |||||
| 18種8.5-800 | ||||||
| (C係列） | ||||||
| 縱進給量級數和範圍 | mm/r | 64種0.05-24.3 | 64種0.06-24.3 | 64種0.06-24.3 | 64種0.06-24.3 | 64種0.05-24.3 |
| 範圍1：1 | mm/r | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 |
| 範圍16：1 | mm/r | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 |
| 用交換齒輪微量進給範圍 | mm/r | 0.05-0.76 | 0.05-0.76 | 0.06-0.912 | 0.06-0.912 | 0.06-0.912 |
| 橫向進給量與縱進給量的比率 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | |
| 床鞍快移速度 | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 |
| 機床絲杠螺距 | mm | 12(公製）1/2"（英製） | 12(公製）1/2"（英製） | 12(公製）1/2"（英製） | 12(公製）1/2"（英製） | 12(公製）1/2"（英製） |
| 公製螺紋種數、範圍 | mm | 50種 1-240 | 50種 1-240 | 50種 1-240 | 50種 1-240 | 50種 1-240 |
| （另有14種非標螺紋） | （另有14種非標螺紋） | （另有14種非標螺紋） | （另有14種非標螺紋） | （另有14種非標螺紋） | ||
| 英製螺紋種數、範圍 | 26種 14-1 t.p.i | 26種 14-1 t.p.i | 26種 14-1 t.p.i | 26種 14-1 t.p.i | 26種 14-1 t.p.i | |
| 模數螺紋種數、範圍 | mm | 53種 0.5-120 | 53種 0.5-120 | 53種 0.5-120 | 53種 0.5-120 | 53種 0.5-120 |
| 徑節螺紋種數、範圍 | 24種 28-1 DP | 24種 28-1 DP | 24種 28-1 DP | 24種 28-1 DP | 24種 28-1 DP | |
| 下刀架橫向行程 | mm | 315 | 450 | 500 | 500 | 500 |
| 上刀架行程 | mm | 200 | 200 | 200 | 200 | 200 |
| 尾座套筒行程 | mm | 250 | 250 | 250 | 250 | 250 |
| 尾座套筒錐度 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | |
| 床身導軌寬度及淬火硬度 | mm | 550RC52 | 550RC52 | 600RC52 | 600RC52 | 600RC52 |
| 主電機功率 | kW | 11 | 11 | 11或15 | 11或15 | 11或15 |
| 快速電機功率 | kW | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
| 冷卻泵電機功率 | w | 90 | 90 | 90 | 90 | 90 |
| 機床寬度×高度/包裝寬度×高度 | mm | 1380×1450 | 1380×1450 | 1550×1630/ | 1550×1630/ | 1550×1630/ |
| ×1720×1710 | ×1720×1710 | 1820×1800 | 1820×1800 | 1820×1800 | ||
| 1380×1770/ | 1380×1770/ | 1550×1790/ | 1550×1790/ | 1550×1790/ | ||
| (CW6180Q) | (CW6180Q) | (CW61100Q) | (CW61100Q) | (CW61100Q) | ||
| 1440×1835/ | 1440×1835/ | 1560×1900/ | 1560×1900/ | 1560×1900/ | ||
| 1800×2340 | 1800×2340 | 1800×2520 | 1800×2520 | 1800×2520 | ||
| (CW6193係列） | (CW6193係列） | (CW61110係列） | (CW61110係列） | (CW61110係列） | ||
| 機床長度/包裝箱長度 | ||||||
| 工件長度 | ||||||
| 750 | mm | 2890/3440 | ||||
| 1500 | mm | 3690/4240 | 3700/ | 3700/4150 | 3700/4150 | 3700/3900 |
| 2000 | mm | 4070/ | ||||
| 3000 | mm | 5190/5740 | 5250/ | 5250/5650 | 5250/5650 | 5250/5400 |
| 4000 | mm | 6120/6640 | 6120/ | 6250/6650 | 6250/6650 | 6250/6450 |
| 5000 | mm | 7200/7750 | 7200/ | 7250/8050 | 7250/8050 | 7250/7630 |
| 機床淨重 | ||||||
| 工件長度 | ||||||
| 750 | mm | 3400/4400 | ||||
| 1500 | mm | 3700/4700 | 4300/ | 4900/6000 | 4900/6000 | 5500/6350 |
| 2000 | mm | 4200/ | ||||
| 3000 | mm | 4700/5900 | 5300/ | 5500/6900 | 5500/6900 | 6100/7250 |
| 4000 | mm | 5800/7700 | 6400/ | 6100/8000 | 6100/8000 | 6700/8150 |
| 5000 | mm | 6800/8800 | 7400/ | 6900/9000 | 6900/9000 | 7500/9200 |
| 床身寬度 | mm | 550 | 550 | 600 | 600 | 600 |
| 承重 | kg | 2000 | 2000 | 2000 | 2000 | 2000 |
